PTS-180 – Sistema de monitoreo para redes de distribución de media tensión

¿QUÉ ES?

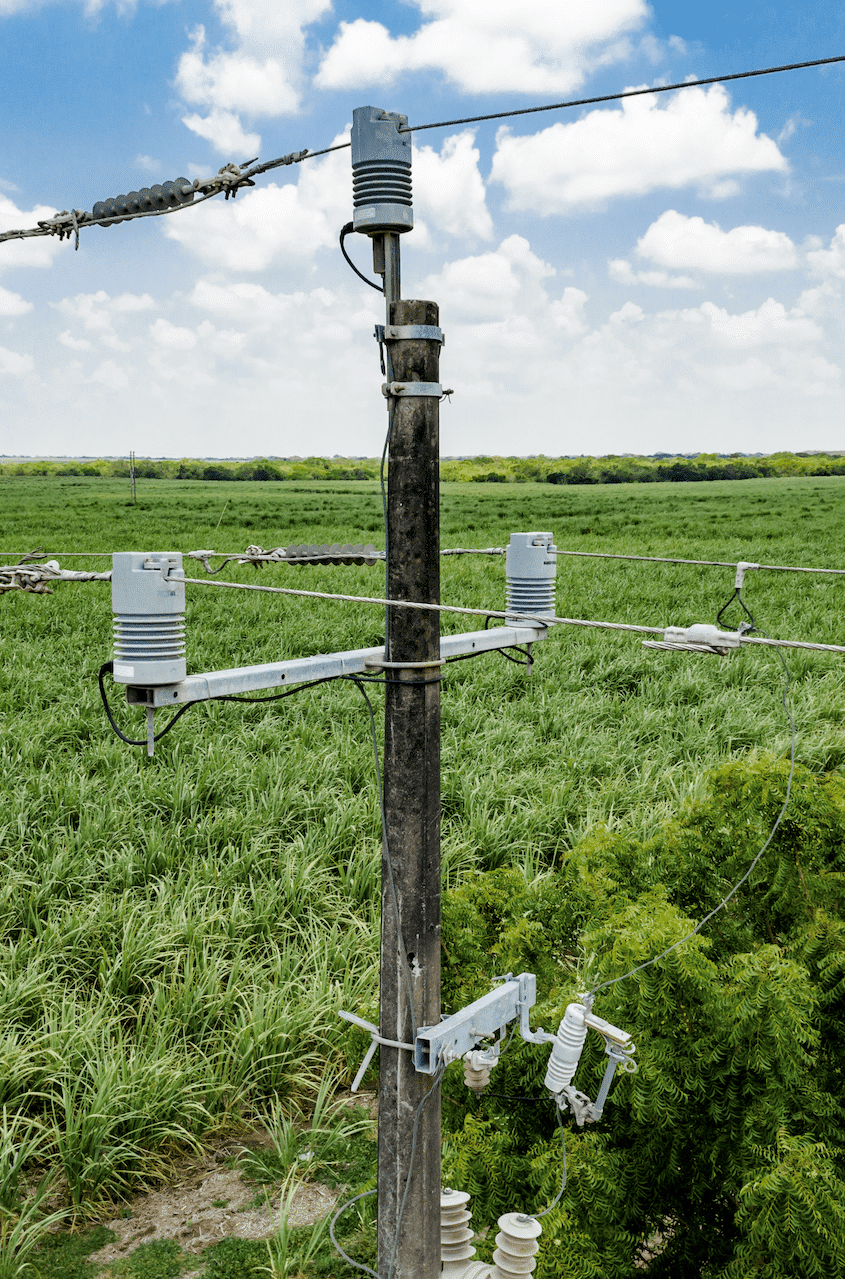

El PTS-180 es un sistema de monitoreo trifásico para redes de distribución compuesto por un medidor y 3 sensores de corriente y voltaje (uno por cada fase de la red) que se instalan en el poste, sustituyendo a los aisladores de paso, sin necesidad de cortar el conductor o de hacer alguna otra preparación. Puede instalarse en línea viva.

¿DÓNDE SE INSTALA?

Se instala en la red de distribución de media tensión de 13.8 kV a 34.5 kV, en el punto donde se requiera hacer el estudio de pérdidas.

Nota: Para su alimentación se utiliza un Transformador de Potencial sencillo con salida de 127 +/- 20% VCA.

¿PARA QUE SIRVE?

Debido a su presencia discrecional este equipo es utilizado para la detección de pérdidas de energía no técnicas (robo de energía). La clase de precisión es 0.2S.

Mide tensiones nominales de 15 kV, 27 kV y 38 kV, corriente primaria de hasta 600 A obteniendo en el secundario 10 V a través de su divisor de tensión. Ventajas: No tiene TC bobinado, por lo que este sistema puede ser instalado con la red energizada sin correr el riesgo de que se generen corrientes peligrosas en el secundario por el TC abierto. No es un TC, no se satura con alta corriente, manteniendo siempre medición confiable.

Los parámetros de medición pueden ser monitoreados en tiempo real vía remota por SCADA, localmente en el medidor o extraídos de los registros almacenados en el equipo hacia una base de datos. Los principales parámetros son:

Voltaje, corriente, sags/swells, interrupciones, frecuencia, flicker, desbalance de corriente y voltaje, demanda V/A, kW, kVAr, kVA, FP, armónicos, inter-armónicos, entre otros.

¿QUÉ INCLUYE?

3 x Sensores Lindsey
1 x Cable de Interconexión
1 x Control EPRECSA-SATEC
1 x TP con herrajes de montaje y accesorios de conexión

SISTEMA DE MONITOREO DE REDES DE DISTRIBUCIÓN PTS-180

LA MEJOR OPCIÓN CONTRA ROBO DE ENERGÍA

En caso de requerir mayor información sobre el equipo de monitoreo trifásico para redes de distribución, favor de ingresar al siguiente link www.eprecsa.mx o póngase en contacto con un representante de ventas de EPRECSA.
